设备概述

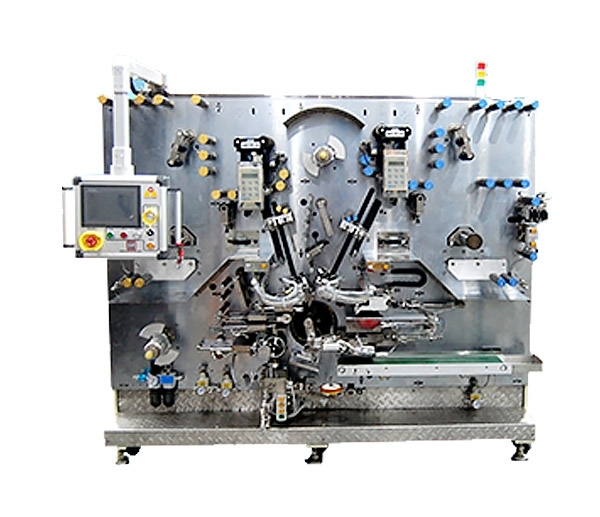

本设备把锂离子电池元件的正负极极片及隔膜经除尘、张力控制、品质检测、静电消除等机构后卷绕电芯；完成电芯制作后并由输送带传出。
设备特点：
A. 极片及隔膜放卷机构
B. 极片放卷机构采用交流伺服电机中心驱动、主动放卷、并有自动纠偏机构。
C. 正负极片具有切两刀机构，切下废料极片收集机构。
D. 具有隔膜热焊接与隔膜热切断方式及隔膜热焊接与锯齿刀冷切断方式，可根据需要更换相关组件进行切换。
E. 适用扁平的变速卷绕专门控制（采用变卷速恒线速度卷绕），可进行恒角速度与恒线速度的相互切换。
F. 具有同卷轴第二辅助卷针结构：当第一主卷针卷到规定圈数后可插出第二辅助卷针参与卷绕，极大的减小电芯的鼓包率。
|
设备型号/规格 |
ZY-SZ-130 |
|
|
电芯规格 |
宽度(width) |
20mm-35mm,35mm-80mm |
|
高度(height) |
40mm-130mm |
|
|
厚度(thickness) |
3mm-10 |
|
|
卷绕整齐度 |
±0.3mm |
|
|
产能 |
8PPM |
|
|
供给电源 |
单相AC220V±10% 50Hz |
|
|
供给气源 |
0.5-0.7MPa |
|
|
外形尺寸 |
长2350mm×高2020mm×宽1650mm |
|
